Nota sicurezza

Il sistema common rail lavora a pressioni molto elevate. Qualsiasi intervento su tubazioni alta pressione, rail o iniettori richiede procedure corrette e dispositivi adeguati. Se non hai esperienza, limita la diagnosi alle verifiche non invasive (lettura parametri, controlli elettrici esterni) e affida le prove meccaniche a un professionista.

---

Cos’è un iniettore a solenoide nel common rail

Negli impianti Diesel common rail, l’iniettore elettromagnetico (detto “a solenoide”) è un attuatore idraulico comandato elettricamente. La centralina motore non spinge direttamente l’ago che nebulizza il gasolio: invia un comando elettrico alla bobina (solenoide) dell’iniettore, che apre o chiude una valvola di controllo interna. Da lì, grazie alle differenze di pressione e ai passaggi calibrati, l’ago dell’ugello si solleva e il gasolio viene iniettato in camera di combustione.

Il concetto chiave è questo: il solenoide non è l’ugello e non “decide da solo” quanta nafta entra. La quantità iniettata dipende dalla combinazione tra pressione rail, tempo effettivo di apertura e caratteristiche idrauliche dell’iniettore (usura, tolleranze, perdite interne).

Perché conta

Nel Diesel moderno l’iniettore non serve solo a far partire il motore: è uno strumento di controllo fine della combustione. Influenza rumorosità, emissioni, consumi, temperatura dei gas di scarico e quindi affidabilità di DPF, EGR e turbina. In ambito prestazionale, un iniettore che non lavora in modo uniforme tra cilindri crea sbilanciamenti: la coppia diventa irregolare, aumentano vibrazioni e fumosità e la mappatura perde coerenza perché la centralina sta inseguendo un problema meccanico con correzioni elettroniche.

Come funziona davvero (sequenza completa)

Un iniettore a solenoide common rail è un sistema servo-idraulico. Il rail porta gasolio in pressione all’iniettore. All’interno ci sono passaggi e camere che gestiscono le forze che tengono chiuso o aprono l’ago.

In condizioni di riposo, l’ago dell’ugello è tenuto chiuso da una combinazione di molla e forze idrauliche. La valvola di controllo (pilot valve) mantiene un equilibrio di pressioni nelle camere sopra l’ago. Quando la centralina comanda l’iniettore, invia corrente alla bobina. Il solenoide muove un’armatura che apre la valvola di controllo: cambia la pressione in una camera “pilota”, si crea uno sbilanciamento idraulico e l’ago si solleva. L’ugello nebulizza gasolio finché la centralina interrompe il comando. Quando la valvola di controllo richiude, le pressioni si riequilibrano e l’ago torna in sede.

Questa architettura spiega due aspetti pratici: depositi o usure interne possono alterare molto l’iniezione perché i passaggi sono calibrati al micron; inoltre un problema elettrico (comando bobina/driver) e un problema idraulico (perdite/attriti) possono dare sintomi simili, ma una diagnosi corretta li separa.

Cosa decide la quantità iniettata

La quantità iniettata non è un numero “magico”. A parità di comando, se la pressione rail è più alta entra più carburante in meno tempo. A parità di pressione, se l’iniettore apre più lentamente o chiude in ritardo, cambia la quantità effettiva e soprattutto la forma dell’iniezione.

C’è poi un aspetto spesso sottovalutato: le perdite interne e il ritorno. Parte del gasolio serve a lubrificare e raffreddare l’iniettore e torna in linea di ritorno. Se l’iniettore è usurato, il ritorno aumenta e la portata utile cala; inoltre il sistema può faticare a mantenere pressione rail in condizioni critiche (avviamento, pieno carico, transitori).

Perché un Diesel non fa “una sola iniezione”

Su molti common rail moderni l’iniezione è suddivisa in più eventi: pre-iniezione (pilot) per rendere l’accensione più progressiva e ridurre rumorosità, iniezione principale (main) per la coppia e post-iniezione per strategie emissioni e gestione temperatura (ad esempio legate al DPF, a seconda del sistema).

Quando un iniettore invecchia, spesso il problema non è “non inietta”, ma non ripete più bene la sequenza tra un evento e l’altro. Da qui derivano battiti, fumosità e correzioni cilindro instabili.

Cosa si usura davvero

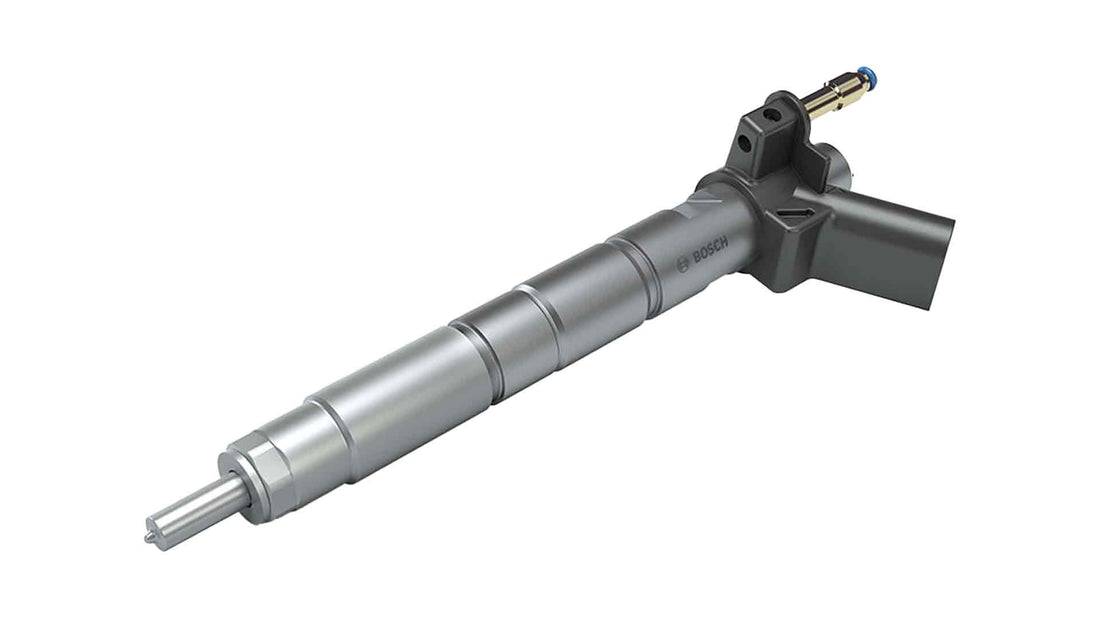

All’esterno vedi un corpo metallico con connettore e attacco alta pressione. All’interno i punti critici sono la bobina (solenoide), la valvola di controllo, i passaggi calibrati (orifizi), l’ago ugello con la sua sede e le tenute/rondelle che garantiscono montaggio corretto. Nel common rail, filtraggio e pulizia del carburante non sono “consigli”: sono ciò che decide la vita dell’iniettore.

Guasti tipici e sintomi

Un difetto iniettore raramente si presenta con un solo sintomo. La diagnosi professionale parte dall’osservazione e poi conferma con dati.

Avviamento lungo (spesso a caldo). Spesso legato a pressione rail che sale lentamente. Una causa comune è l’aumento del ritorno (perdite interne) di uno o più iniettori: a caldo le tolleranze cambiano e l’effetto si amplifica.

Minimo irregolare e vibrazioni. Può derivare da iniezione non uniforme tra cilindri, gocciolamento, tenuta imperfetta dell’ago o controllo valvola instabile. La centralina prova a compensare con correzioni cilindro; se “ballano” senza stabilizzarsi, il problema è spesso reale.

Fumo nero in accelerazione. Non significa automaticamente iniettori: può essere aria insufficiente, EGR o pressione rail incoerente. Ma un iniettore che chiude in ritardo o che sovralimenta un cilindro peggiora fumosità e particolato.

Rumorosità metallica (combustione “dura”). Spesso correlata a pilot alterata o a tempi effettivi che non corrispondono al comando: l’aumento della pressione in camera diventa più impulsivo.

Odore di gasolio e possibile diluizione olio. Possibile gocciolamento o strategie di post-iniezione anomale; prima di accusare l’iniettore va verificato anche il contesto DPF/rigenerazioni, ma il difetto resta tra i sospetti principali se l’odore è marcato e costante.

Diagnosi seria (ordine corretto)

1) Errori e contesto

I DTC aiutano ma non sono giudici assoluti: un iniettore può essere stanco senza generare errori. Conta leggere anche i parametri: temperatura, pressione rail richiesta/effettiva, correzioni cilindro, quantità iniettata e, se disponibile, stato EGR/DPF.

2) Pressione rail: richiesta vs reale

Se la pressione reale segue male la richiesta (ritardo, oscillazioni, cadute sotto carico), non si parte dagli iniettori “a sentimento”. Si controllano anche regolazione pressione (IMV/SCV sulla pompa o DRV sul rail, a seconda dell’impianto), sensore pressione e alimentazione bassa pressione. Detto questo, un ritorno eccessivo di un iniettore può rendere difficile mantenere pressione: qui la prova ritorno è determinante.

3) Correzioni cilindro

Se la ECU corregge molto su un cilindro, indica che la combustione è diversa. Se le correzioni sono stabili e fuori soglia su un cilindro, l’iniettore diventa un sospetto forte. Se sono tutte alte, va guardato il quadro generale (aria, pressione, EGR, compressione).

4) Prova ritorno (leak-off)

È una delle prove più utili sui common rail: si misura quanta nafta ritorna in un certo tempo e condizione. Un iniettore con ritorno molto superiore agli altri è spesso usurato internamente. Va fatta con criterio, perché il ritorno cambia con temperatura e condizioni operative.

5) Prove elettriche

La resistenza della bobina può evidenziare un circuito aperto o un corto macroscopico, ma non garantisce che l’iniettore lavori bene. La verifica più “da manuale” è osservare (quando possibile) la corrente e la forma d’onda comando con oscilloscopio e confrontare tra cilindri: così separi difetti di comando da difetti idraulici.

6) Conferma finale

Quando il contesto lo permette, lo scambio cilindro (se il difetto “segue” l’iniettore) è una conferma forte. Il banco prova resta la verifica più autorevole, perché misura portata, ritorno e comportamento su più punti.

Cosa non fare

Il primo errore è cambiare iniettori “perché fuma”: la fumosità è un effetto, non una diagnosi. Il secondo errore è ignorare la pressione rail e l’alimentazione: un controllo pressione instabile può far sembrare colpevoli gli iniettori. Il terzo errore è montare senza pulizia e procedure corrette: basta una rondella errata o sporco per creare problemi che imitano un guasto iniettore.

Manutenzione intelligente

La durata degli iniettori dipende soprattutto da carburante pulito e filtraggio efficace. Sostituire filtri con criterio, evitare contaminazioni nei rabbocchi e non trascurare la bassa pressione riduce particelle e stress del sistema. Anche una batteria debole peggiora gli avviamenti: l’avviamento è una fase critica per pressione e controllo.

Glossario essenziale

Rail: accumulatore alta pressione comune agli iniettori. Ritorno/leak-off: carburante che rientra dal circuito dell’iniettore. Pilot: pre-iniezione. Main: iniezione principale. IMV/DRV (a seconda dell’impianto): elementi di controllo pressione. Correzioni cilindro: compensazioni ECU per uniformare la combustione.
